Como Fazer - Gráfico – Percentual dos impostos em relação ao valor líquido do movimento

Produto: Totvs Gestão de Estoque, Compras e Faturamento Versão 11.20 – BackOffice

Processo do Sistema: Objetos Gerenciais

SubProcesso: Gráficos

Como Fazer

Como parametrizar o sistema para utilizar gráficos como anexo do Movimento informando o Percentual de Impostos em Relação ao Valor Líquido do Movimento.

Descrição do Processo

Tem por finalidade a obtenção de informação em forma gráfica como anexo do movimento.

É necessário que haja um critério para configuração dos Gráficos, visto que, ao utilizar uma consulta SQL muito complexa o desempenho do sistema pode ficar comprometido na execução deste gráfico.

O Gráfico será visualizado manualmente através dos Anexos do Movimento, podendo movimentar-se entre as movimentações com atualização automática dos dados do Gráfico, obedecendo à configuração realizada no mesmo e o retorno da consulta SQL.

Importante:

- Para configurar o Gráfico o usuário deverá acessar o aplicativo através da Nova MDI.

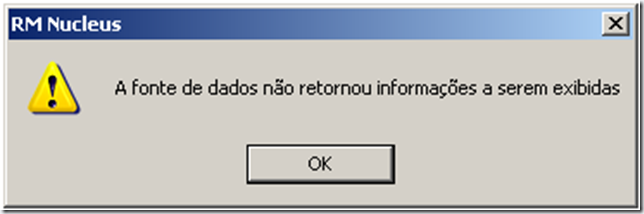

- Caso a consulta vinculada ao gráfico não retorne nenhum valor o sistema emitirá a seguinte mensagem:

Parametrizações Necessárias

• Acessar diretório | CORPORERM\RM.NET | e clicar no ícone | | para acessar Nova MDI. A seguir clicar no ícone | | e escolher opção | Serviços Globais |
• Acessar o menu | Gestão | Visões de Dados | Inserir | e cadastrar Consulta SQL que será considerada para geração deste Gráfico com o conteúdo:

SELECT SUM(TR.VALOR) AS VALOR_IMPOSTOS, (T.VALORLIQUIDO - SUM(TR.VALOR)) AS RECEITA_LIQUIDA

FROM TTRBMOV TR, TMOV T

WHERE TR.CODCOLIGADA = T.CODCOLIGADA

AND   TR.IDMOV = T.IDMOV

AND   TR.CODTRB <> 'IPI'

AND   T.IDMOV =:IDMOV

AND   T.CODCOLIGADA =:CODCOLIGADA

GROUP BY T.VALORLIQUIDO

Importante:

- A consulta em questão demonstra o percentual de impostos em relação ao valor líquido do movimento, desconsiderando o IPI (pois o mesmo faz parte do valor líquido do movimento).

Acessar menu | Gestão, clicar no ícone | | e escolher opção | Incluir | para cadastrar e configurar o Gráfico.

Ao escolher opção “Incluir Gráfico” será apresentada tela com parametrizações específicas para geração do Gráfico, onde deve ser informado:

Aba – Identificação

Preencher Título, Descrição, Categoria, Fonte de Dados e a Consulta SQL.

- Consulta SQL: campo de preenchimento obrigatório, onde o usuário tem que referenciar a consulta SQL inclusa anteriormente, onde o resultado apresentado vai determinar a montagem do Gráfico.

O usuário deve clicar em e escolher a sentença SQL inclusa anteriormente no aplicativo para este fim. Esta consulta vai selecionar os movimentos que se adequam ao resultado da consulta para geração do Gráfico. Se a consulta em questão utilizar parâmetros o usuário deverá informá-los no momento de execução do gráfico ou na parametrização do Gráfico como anexo do Produto.

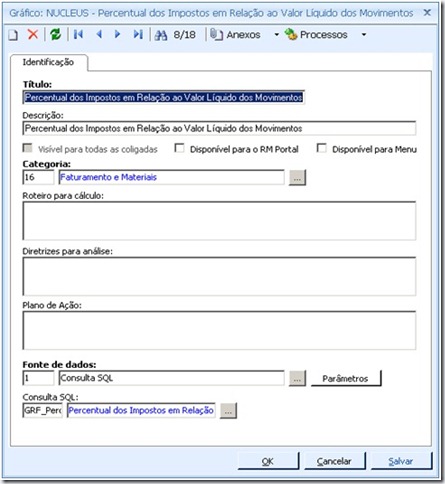

Tela Configurada

Importante:

Ao salvar a tela acima, o sistema perguntará se o usuário deseja executar o assistente de configuração de gráfico.

Configuração do Gráfico

Depois de feitas parametrizações anteriores, o Gráfico deverá ser modelado através do wizard para sua execução posterior.

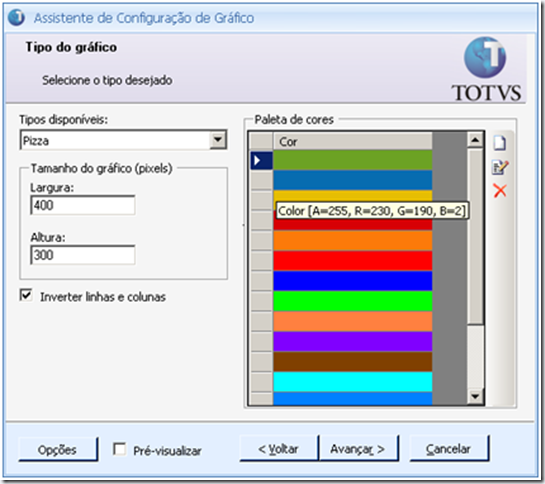

Primeira etapa:

Informar o tipo de gráfico a ser utilizado, no exemplo PIZZA.

Obs: o parâmetro | Inverter linhas e colunas | fará com que o sistema inverta os dados do eixo X com os dados do eixo Y e vice-versa.

Segunda etapa:

Nessa etapa, especificam-se os dados que serão visíveis no gráfico (legenda, valores, etc.)

Terceira etapa:

Definição de títulos.

Gráfico Anexo ao Produto

Após a criação e configuração do gráfico, este deve ser identificado com anexo do movimento, uma vez que na consulta SQL é passado por parâmetro o IDMOV e o CODCOLIGADA do movimento.

Acessar o menu de Movimentações do tipo de movimento que deseja vincular o gráfico (Compras, Vendas, Orçamento, etc). Na visão dos movimentos, acessar o menu | Anexos | Gráficos | Inserir Gráfico, onde será acionado um wizard para configuração do anexo do produto.

PRIMEIRA etapa:

Informação do Gráfico criado anteriormente e que será o anexo do produto.

Segunda etapa:

Identificação dos parâmetros passados na consulta SQL e que serão necessários para montagem do gráfico. No exemplo, o Valor passado será o IDMOV e o CODCOLIGADA.

Terceira etapa:

Definição do(s) perfil(s) que terá acesso ao anexo configurado.

Para verificar o resultado da parametrização, basta concluir o processo e acessar o Anexo criado.
