Como Fazer - Emissão de Boleto Portal (JOBSERVER)

Produto: TOTVS RM Portal Versão: 11.10

Processo: Emissão de Boleto Portal (JOBSERVER)

Criação de um Boleto para geração pelo Portal

Este documento descreve Como fazer a Configuração de um Boleto para ser impresso por JobServer no Portal Educacional.

Como fazer...

Criação do Relatório TOTVS Gestão Financeira

1. Criação de Fórmulas a serem usadas no Relatório para Geração de IPTE e Código de Barras

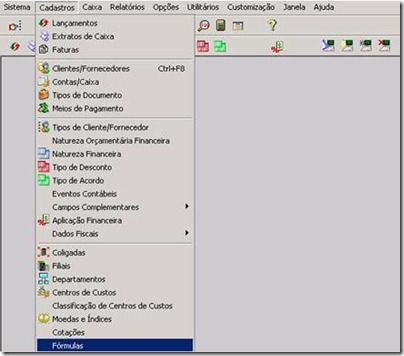

Acesse: Cadastro /Fórmulas

clip_image002

Fórmula para geração de IPTE

Texto:

IPTEBOLETO (-1)

clip_image004

Fórmula para geração de Código de Barras

Texto:

CODBARRABOLETO (-1)

clip_image006

Obs. Código e Título das Fórmulas são livres, nomes como IPTE e CodBarra, são recomendados pois são de fácil localização, para inserção das fórmulas no relatório, conforme será mostrado posteriormente.

2. Criação do Relatório a ser utilizado para impressão do boleto no Portal

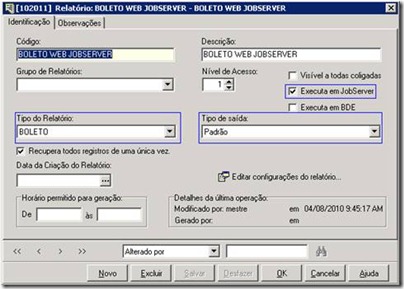

Acesse: Relatório / Gerador

clip_image008

Campo Código: Livre sugerido (Boleto Web)

Campo Descrição: Livre sugerido (Boleto Banco XXXX Web)

Flag: Nível de Acesso: 1

CheckBox: Executa em JobServer deve ser marcado

Campo Tipo do Relatório: BOLETO

Campo Tipo de saída: PADRÃO

clip_image010

Inserção da Linha de Detalhe, clicar no campo marcado de Azul.

clip_image012

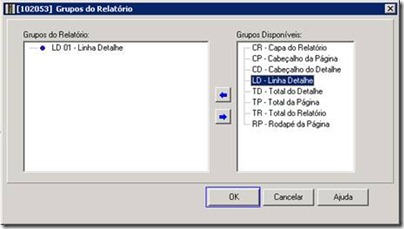

Insira a LD, clicar na LD – Linha de Detalhe e na seta Azul, depois em OK.

clip_image014

Clique em Relatório, Ok

clip_image016

Linha inserida no Grupo de Relatórios, Clicar em OK

clip_image018

Criada a LD 01.

clip_image019

Clique com o Botão direito do mouse, Inserir Fórmulas

clip_image021

Insira a Fórmula para Geração de IPTE.

clip_image023

Clique duas vezes no campo onde a Fórmula (Campo circulado em Azul) foi inserida e formate a apresentação da mesma.

clip_image025

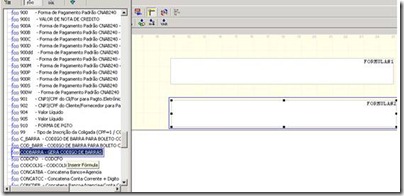

Insira a Fórmula para geração de Código de Barras

clip_image026

clip_image028

Clique duas vezes no campo onde a Fórmula (Campo circulado em Azul) foi inserida e formate a apresentação da mesma, atente para o guia formatação onde a categoria sempre deve ser “Código de Barras”.

clip_image030

Obs: As Fórmulas inseridas são somente para geração de IPTE e Código de Barras, os campos da tabela FLAN (CODCOLIGADA, IDLAN E IDBOLETO) são obrigatórios.

Insira os filtros obrigatórios para impressão do boleto pelo portal, os filtros devem ser inseridos conforme print abaixo. Coligada = VAZIO ID do boleto = VAZIO

clip_image032

3. Acesse o TOTVS Educacional, para configuração do Boleto.

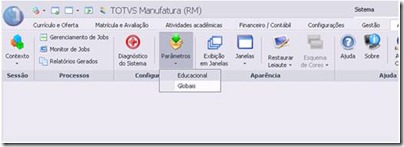

Acesse: Parâmetros/ Educacional

clip_image034

clip_image036

clip_image038

Selecione o Boleto criado, no TOTVS Gestão Financeira.

Caso o relatório de boleto não esteja aparecendo verifique os passos da pagina: 03 e 07 itens de Tipo de Relatório, Tipo de Saída e Filtros obrigatórios.

clip_image040

clip_image042

clip_image044

clip_image046

4. Parametrização Alias.DAT para habilitar processamento de Job

Acesse o Executor e clique em “Gerenciar Alias”.

clip_image048

Marque o CheckBox Habilitar Processamento de Job, esta opção pode ser marcada em várias máquinas.

clip_image050

6. Configure o arquivo .config

Configure o arquivo RM.Host.Service.exe (Arquivo CONFIG), o mesmo se encontra na pasta de instalação do Sistema em: C:\totvs\CorporeRM\RM.Net conforme tela abaixo

clip_image052

Configuração a ser feita no arquivo:

Edite o arquivo e crie a seguinte tag:

<add key="JobServer3Camadas" value="true"/>

Veja a tela abaixo

As alterações devem ser feitas em todas as maquinas que o Alias estiver habilitado para processar Job’s.

clip_image054

Após alterações o arquivo _Brocker.DAT deve ser apagado e o mesmo se encontra em C:\totvs\CorporeRM\RM.Net.

6. Pare o serviço para criação do Arquivo _Brocker.DAT

Acesse: Iniciar / Executar (RUN)

Digite: Services.msc

clip_image056

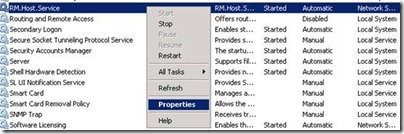

Localize o Serviço: RM.HOST.SERVICE e clique com o botão direito no Mouse em propriedades

clip_image058

Pare o Serviço e depois inicie o Serviço

clip_image060clip_image062

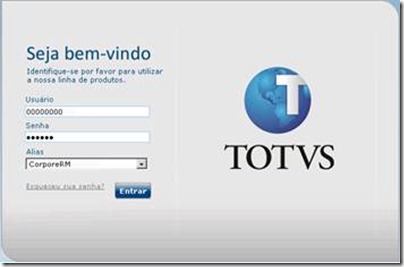

7. Acesse o Portal Educacional

clip_image064

Acesse a área acadêmica

clip_image066

Clique em Financeiro

clip_image068

Clique na opção “Extrato Financeiro”.

clip_image070

Clique na impressora para a emissão do Boleto

clip_image072

A mensagem abaixo mostra a emissão de Boleto realizada com sucesso.

clip_image074
